近幾年廣州市政建設日新月異，立交橋，高速路快速發展，使廣州向現代化都市更邁進一步。特別是改造極大地改善了市區的交通狀況，方便了人民的生活。但隨著車流量不斷增加，道路、橋梁兩側沿線居民受到交通噪聲干擾和危害也日益嚴重，甚至擾亂了日常生活，所以開發研制一種能降低城市快速路交通噪聲的產品，已是當務之急，而且具有現實意義和長遠的社會效益。隔吸音板正是基于這一目地而研制的，用它組成聲屏障放在公路或橋梁兩側，可以有效的防止交通噪聲，且具有裝卸方便，外形美觀，體積小，重量輕，等優點，九四年十月已通過市級鑒定。
?隔吸音板，具有吸聲和隔聲的雙重功能。由于它被放置在公路兩側，吸收交通噪聲，就需要有如下功能:
1.由于汽車發動機噪聲的A計權頻譜主要以?50一20o0Hz最為突出，因此交通噪聲A聲級的衰減值可按屏障在500Hz產生的衰減來確定，所以要求在此頻帶左右的范圍內，吸聲系數要高，吸聲性能穩定可靠。
2.選擇適當?shù)牟牧霞昂穸?，使隔吸音板，符合聲屏障的要求?br/> 3.有良好的力學性能，并能適合各種氣候變化、防潮、防腐，而不影響吸聲性能。
4.型體，重量適當，便于裝卸維修。
5.價格低于同類產品。
?
1.吸聲系數a在多孔吸聲材料中，無機纖維材料玻璃棉具有吸聲系數高、不燃燒、耐腐蝕和容重小等優點，在聲學工程上被廣泛使用。在選擇吸聲材料時,非常重要的條件就是使它用于有效的頻率領域。交通噪聲的頻率一般在500Hz左右，所以應使吸聲材料在此頻率有最大的吸收。吸聲材料的厚度，單位面積的流阻、容重、孔隙率以及結構因數、溫度、吸水、吸濕和背后條件等因素都會對吸聲系數產生影響。各種因素產生影響的程度也不一樣，例如，在中低頻范圍內，影響玻璃棉制品吸聲系數最大的因素是它的厚度，隨厚度的增加，吸聲系數也隨之增加。容重和纖維直徑的影響可放在第二位考慮，這就要根據使用條件及要求選定和計算。
在實際應用中，許多吸聲材料的吸聲系數是通過實測得到的，可用混響室法，駐波管法等。許多聲學手冊已提供諸多種類吸聲材料及吸聲系數，可作為參考來選擇。對于交通噪聲選擇的原則應使材料的平均吸聲系數>0.5就可以了，平均吸聲系數就是把25oHz、sooHz、i000Hz、Z000Hz，這4個頻率的混響法吸聲系數算一個平均值，以此來比較材料的吸聲性能。
隔吸音板面板采用輕型金屬，并開有雙百葉長孔，中填吸聲材料，構成一個封閉的單元體。考慮隔吸音板是在露天使用，吸聲材料要受到風、雨、日曬、灰塵的侵入，使吸聲功能下降，為此，面板開有雙百葉長孔，避免了陽光直接照射及雨水的進人，保護吸聲材料。它相當于一種狹縫共振器，其吸聲原理與穿孔板共振吸聲結構相同，只是把圓孔變成了長百葉孔，由于每個長百葉孔后面都有對應的空腔，可以把每個長百葉孔理解為共振腔，而且是由多個并聯而成，當入射聲波的頻率和系統的共振頻率一致時，即產生共振現象，出現吸收峰值。面板后放置吸聲材料是為了增加聲阻，使結構吸收頻帶加寬。

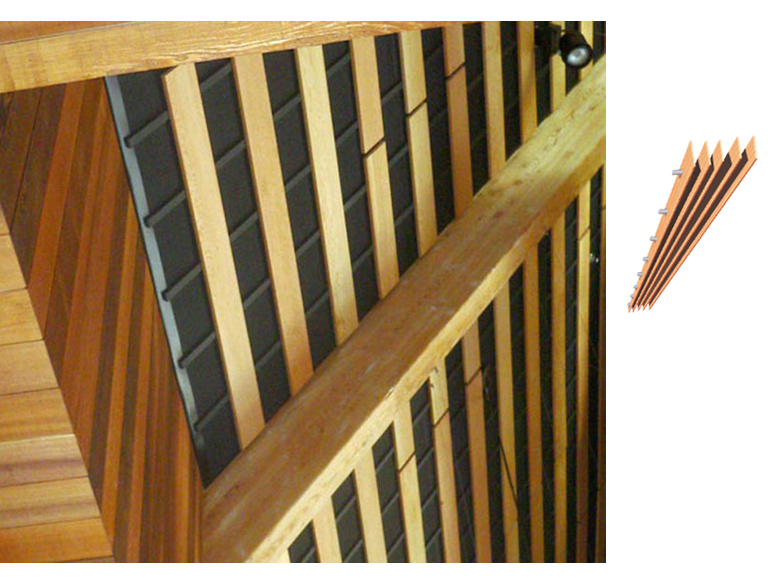

(見帕特隔吸音板單元體照片一)
為保證中高頻吸聲性能較好，把面板穿孔率控制在30%左右，決定主要吸聲領域的共振頻率及開孔率可以用下面的公式計算。 ?
開孔率P=穿孔面積/全面積*100%
共振頻率=c/2π√p/(t+bK)L
c—空氣中聲速cm/st
t—狹縫厚度由于百葉窗卷邊，故狹縫的t實際上為2mmK—狹縫長度為縫的寬度確定的系數，d(cm)時，由d/b可由圖查得L一背后空氣層厚度P一開孔率通過計算:P=35%
f。=498 .6Hz(與交通噪聲入射聲波頻率相同)結果分析:從實測數據可看出屏障的實際降噪量，同時可分析出聲源越靠近屏障，降噪效果越好。降噪效果與屏障高度有關，接受者在屏障的聲影區內使用降噪材料使得降噪效果好。在聲屏障20米的兩端點比中間點降噪效果差，這是因為端點直達聲的作用。
